RCA – Root Cause Analysis

RCA ist eine Erweiterung der SIA-Anwendung, die wir bei Orange Slovakia betreiben. Während SIA die Auswirkungen von Netzwerkelementen auf Dienste und Kunden bewertet, kehrt RCA die Fragestellung um: Ausgehend von der Liste der betroffenen Kunden und ihrer Dienste ermittelt es, was diese in der Netzwerktopologie gemeinsam haben – zum Beispiel ein gemeinsames Glasfaserkabel, das nach einer Durchtrennung die wahrscheinliche Fehlerstelle ist. RCA wurde zunächst zur Unterstützung von FTTH-Diensten (Fiber To The Home) eingesetzt.

Kernkompetenzen

DatenintegrationDatenmodellierungMikroservicesVerteilte AnwendungenVerarbeitung großer Datenmengen

Technologien

JavaSpring StackPostgreSQLApache LuceneVueVuetifyNeo4jChevrotain

Problemdefinition und Ziel

Bei einem ungeplanten Netzwerkausfall sehen sich Betreiber in der Regel mit einer großen Zahl von Alarmen, vielen betroffenen Kunden und zahlreichen Beschwerden über Servicestörungen konfrontiert. Die Identifikation der eigentlichen Ursache ist oft komplex: Bei FTTH-Diensten kann das Problem in einem aktiven Netzwerkelement wie einem Optical Line Terminal (OLT) oder in der passiven Infrastruktur liegen. Fällt das OLT aus, löst das System in der Regel einen Alarm aus, der eine direkte Identifikation ermöglicht. Die Durchtrennung eines Glasfaserkabels erzeugt jedoch üblicherweise keine direkten Alarme am Kabel selbst – nur eine große Zahl von Kunden ohne Verbindung –, sodass der Betreiber die genaue Ursache nur schwer eingrenzen kann.

Das Ziel von RCA ist es, das Netzwerkelement, das den Ausfall am wahrscheinlichsten verursacht hat, automatisch zu identifizieren und das Ergebnis in einer klaren, umsetzbaren Form zu präsentieren.

Herausforderungen

SIA war bereits in das Orange-Ökosystem integriert – in Inventarsysteme und Netzwerkmanagementsysteme für RAN-, DWDM-, MW-, SDH- und IP-Netze – und lieferte regelmäßig aktualisierte und korrelierte Bestands- und Konfigurationsdaten. Die tatsächliche Ursache eines Ausfalls zu finden, erforderte jedoch einen grundlegend anderen Ansatz bei der Analyse der Netzwerktopologie.

Automatisierte Erkennung betroffener Kunden

Um die Liste der betroffenen Kunden automatisch zu erzeugen, mussten wir das Fault-Management-System Zabbix integrieren und ausgelöste Alarme zuverlässig in die dahinterstehenden Kunden und Dienste übersetzen.

Gruppierung von Kunden mit gemeinsamer Ursache

Nicht jedes Bündel von Alarmen gehört zu einem einzigen Ausfall. Wir haben eigene Algorithmen implementiert, die Kunden mit einer wahrscheinlichen gemeinsamen Ursache gruppieren – stammen Alarme aus unterschiedlichen Regionen oder weichen ihre Zeitstempel deutlich voneinander ab, startet das System separate Ursachenanalysen.

Umsetzbare Darstellung des Ergebnisses

Das Ergebnis musste in einer benutzerfreundlichen Oberfläche präsentiert werden, die Betreibern hilft, die wahrscheinlichste Ursache des Ausfalls schnell zu identifizieren und darauf zu reagieren – ohne rohe Topologiedaten studieren zu müssen.

Hauptfunktionen

Datenintegration
Datenmodellierung
Verarbeitung großer Datenmengen
Mikroservices
Verteilte Anwendungen

Lösungen

Ausfälle können entweder über Kundenbeschwerden oder über Alarme im Fault-Management-System erkannt werden. RCA unterstützt daher beide Einstiegspunkte und übernimmt von dort die weitere Analyse.

Zwei Wege, eine Analyse zu starten

Wir haben zwei Eingabemethoden implementiert: die manuelle Eingabe von Kundenkennungen und die automatisierte Integration mit Zabbix über eine REST-API, um die Liste der betroffenen Kunden direkt aus den ausgelösten Alarmen abzurufen.

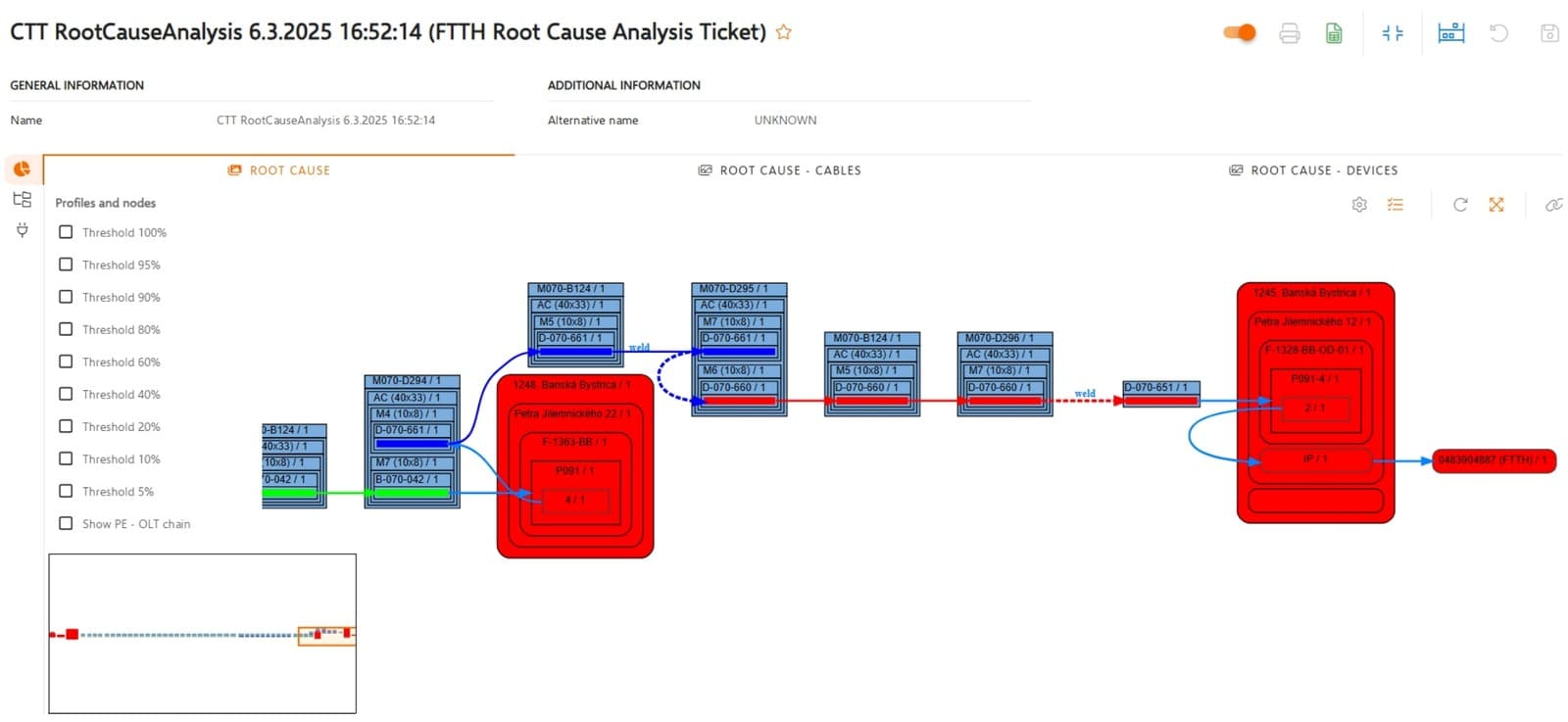

Das gemeinsame Element finden

Die RCA-Algorithmen analysieren den vollständigen Verbindungspfad jedes betroffenen Kunden und suchen nach Elementen, die in allen Pfaden vorkommen. Bei einer Gruppe von FTTH-Kunden ist das typischerweise das gemeinsame Glasfaserkabel, das die wahrscheinlichste Fehlerstelle darstellt.

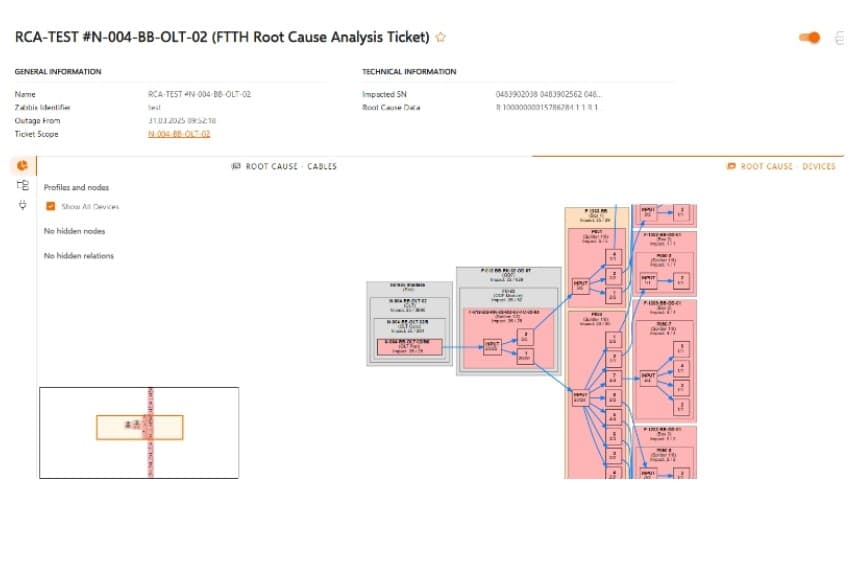

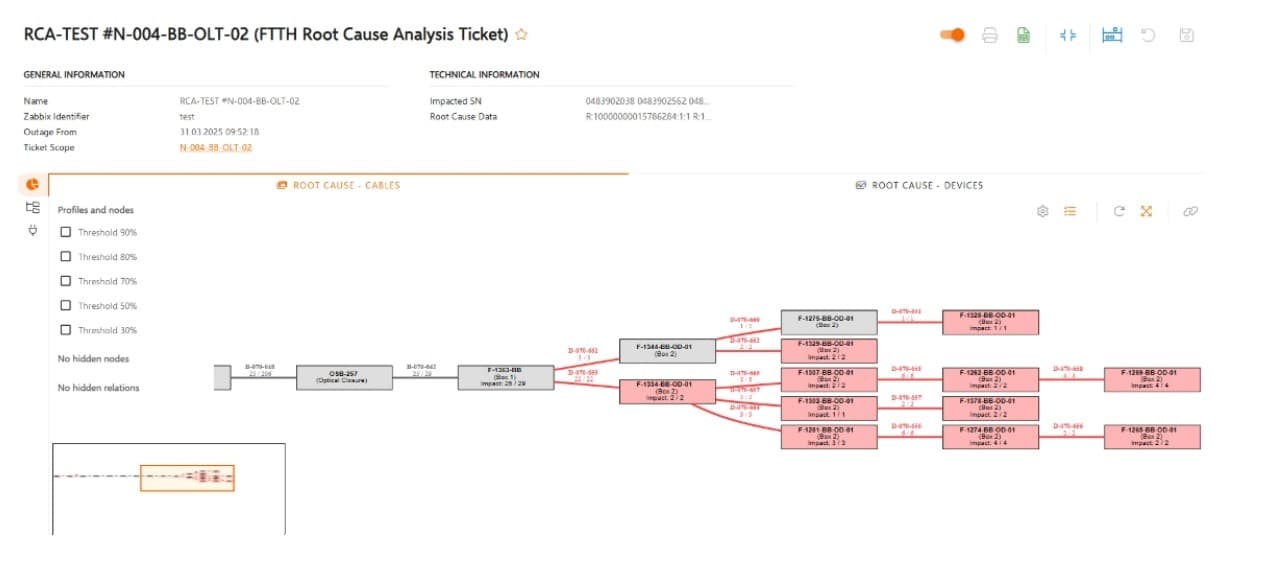

Visualisierung der wahrscheinlichen Ursache

Die Visualisierungsebene hebt die gemeinsamen Segmente in der Netzwerktopologie hervor und zeigt die Zahl der betroffenen Kunden pro Segment an. Der Betreiber kann so den wahrscheinlichsten Abschnitt des passiven optischen Netzes, in dem der Fehler aufgetreten ist – zum Beispiel ein durchtrenntes Glasfaserkabel –, schnell lokalisieren und das Außendienstteam zur Reparatur an die richtige Stelle entsenden.
